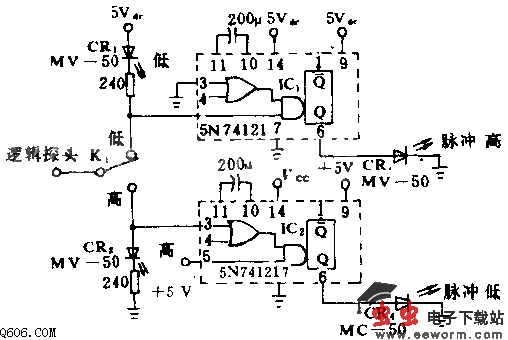

基础电路 逻辑状态探头电路图 编辑:eeworm 2013-09-21 06:00 21 次浏览 约 176 字 · 预计阅读 1 分钟 # 逻辑 # 状态 # 探头 # 电路图 本电路用于重复频率很低,又有很窄的单脉冲这种应用场合,比如计算机的接口和逻辑控制系统中的信号。单稳电路把窄至50 ns的脉冲加以延长,因而发光二极管的明暗清晰可辨。如果被测电路的稳态是低电平,而且K1拨在“低”的位置,则CR1发光。如果拨在“高”的位置,且电路稳态是高电平,则CR2发光。其它两个发光二极管发光表示在稳态信号中,还夹进了脉冲。 推荐支持 (35) 返回基础电路列表 ← 上一篇 红外测温仪前置放大电路图 下一篇 → 医用温度表电路图
