TTL状态探头电路图
TTL状态探头电路图
📅 发布时间:
2013-09-21 05:10
👁️ 浏览:
1
🏷️ 标签:
TTL
状态
探头
电路图

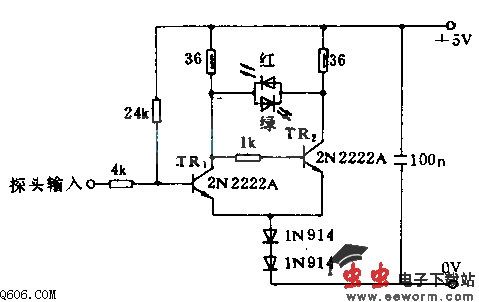

本电路利用施密特触发器中的LED电压降来指示探头输入端是否处于高电平状态、低电平状态、开路状态或成串脉冲状态。指示灯是红/绿双LED MV5491.高电平输入使TR1饱和,TR2截止,因而红色LED发亮。低电平输入时,TR1截止、TR2饱和,因而绿色LED发光。当输入端呈现高阻抗时,两只LED都不亮。频率可高达1MHz左右的方波将使两只LED都发光。根据它们的亮度比,可以大致判断输入脉冲的峰谷比。
