车库灯光控制电路

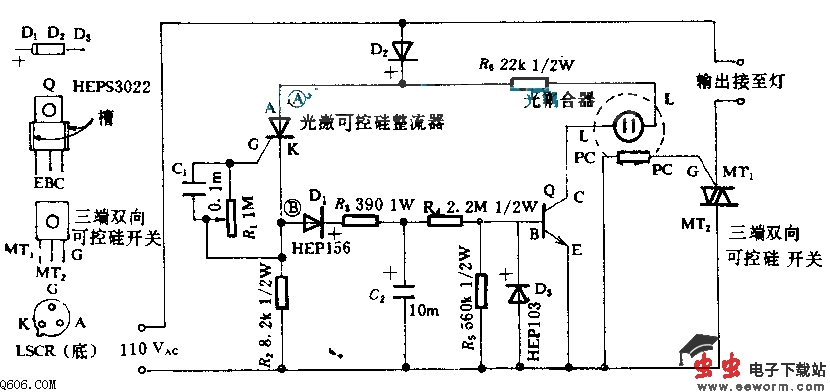

  将本电路安装在车库远端的墙壁上。当车辆在夜间驶入车库时，控制器接受车头灯的光束，打开一只或多只车库照明灯。开灯时间的长短（3 min）足以使司机从车里走出来到达出口。然后，控制器发出闪动的光作为提醒信号，并且开始变暗，最后熄灭灯光。采用规定的零件，本电路可以控制功率高达800W的灯。在车头灯照到光控可控硅整流器是时，使光电耦合器CPL中的灯泡发光。必须避免阳光直射控制器。对于手动操作，把按钮开关连接在A和B两点之间。增大C2的容量，可增大延迟时间；采用20uF时，时间加倍。
