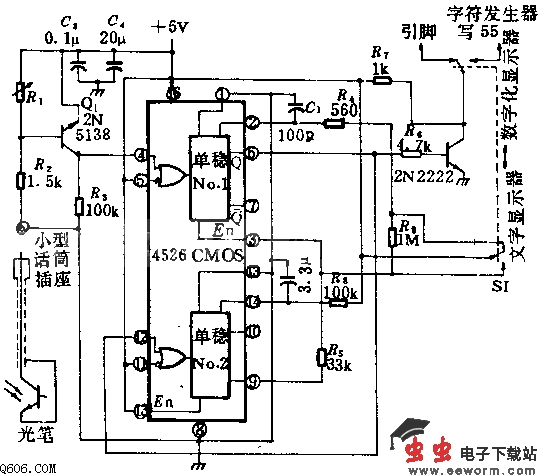

绘图光笔电路图

  本电路利用短暂切断数据输入的办法，来避免输入数据混乱，从而使光笔在显示屏上绘图的能力得到改善。R1的阻值视光笔而定。对于Texas Instru-ments公司的H-35光笔，R1可用1M欧。单稳No.1产生幅度恒定的200 ns脉冲，以便把1或0存贮于阴极射线示波器图形接口的2102存贮器中。单稳No.2使另一个写命令延迟0.25s之后才产生，这就使操作人员可以在同一点被写入两次之前提起光笔或移动光笔。R4、C1决定写脉冲的宽度；R5、C2决定等待时间。
