光电报警电路图
光电报警电路图
发布时间:
2013-09-21 01:20
浏览:
10
标签:
光电报警
电路图

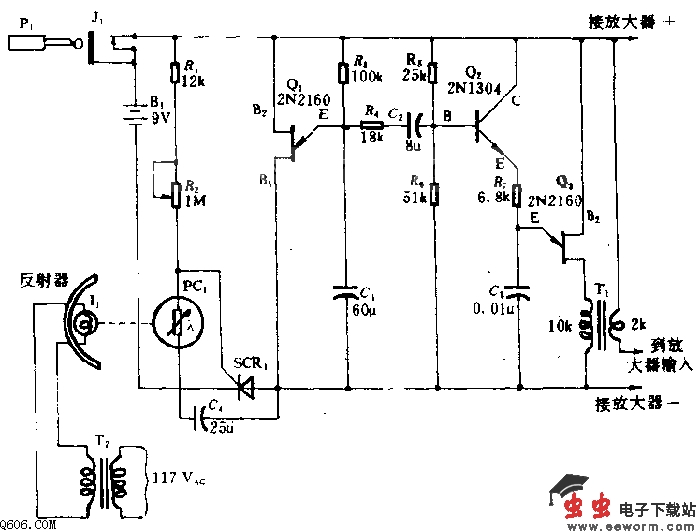

当指示灯I1与光电管PC1之间的光束被截断时,就会启动报警电路,从而产生一个特殊的扫描单音频信号,此信号送到一个简单的带有扬声器的放大器进行放大,产生报警信号。
当I1的光线被截断后,PC1内阻变大,SCR1导通,使电源B1的负端与SCR1后面的电路接通。Q1,Q3是2个单结晶体管,在电路中用作振荡器件,R3,C1决定Q1的振荡频率;R7,C3决定Q3的振荡频率;Q2用于放大。
本电路的指示灯和光电管可以放置在门或窗户的相对的两边,反射境用来收集房间的光线。
