逻辑探头电路图

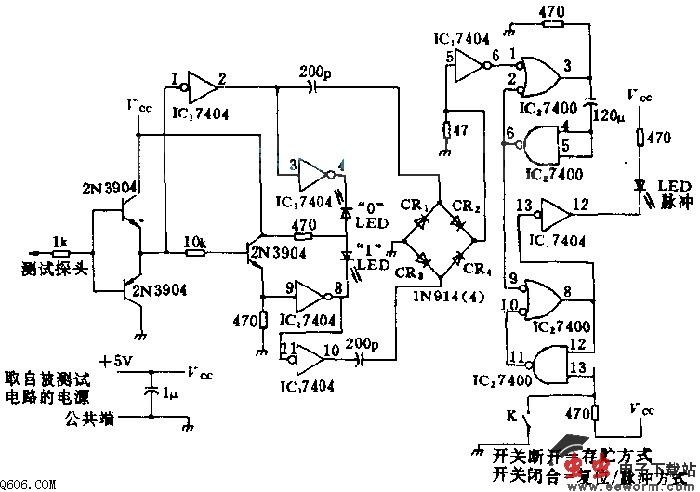

  本电路用来检测TTL或DTL数字电路时，它所能提供的信息几乎与阴极射线示波器或逻辑分析仪的一样多。本电路可以装在塑料管里，管的一头接探头测试端，另一头拉出2根电源引线。一个发光二极管闪亮表示输入信号从高到低，另一个发光二极管闪亮表示信号从低到高。由于这个探头电路把脉冲宽度拉长，因而即使脉冲很窄，肉眼仍能看见闪光。当K断开时（存贮方式），如果接收到任何一个杂散脉冲，右边的“脉冲”发光二极管将一直发光，一直到操作人员进行人工复位为止。如果探头测试端所接触的是开路或悬浮态输入，所有发光二极管都不亮。
