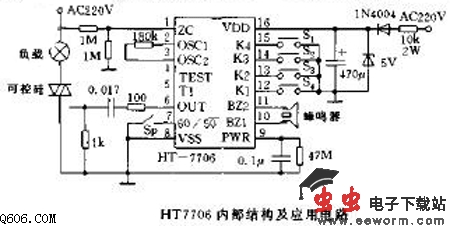

HT7706内部结构及应用电路图

  在该电路中，用HT7706的输出信号触发一只与白炽灯泡串联的双向可控硅，控制其导通角，从而达到控制灯泡亮度的目的。电路中市电经降压整流、滤波及稳压后得到5V直流电压为HT7706供电。四只按钮开关给K1～K4脚送入低电平。产生提示音的蜂鸣器由一片配有助音腔的压电陶瓷片构成。PWR脚外接并联阻容元件与片内电路一起构成芯片的上电复位电路。片内时基振荡器需要外接一只180k欧电阻，改变该阻值可以调节振荡频率。过零检测脚ZC经1M欧限流电阻接交流220V电源。以获取检测信号。另一只1M欧电阻起保护作用。触发信号输出端OUT到可控硅的栅极之间，需要连接限流电阻和隔直电容。为了确保可控硅可靠截止，在其栅极连接一只电阻到地。
