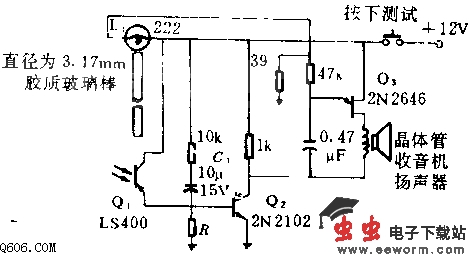

油量检测电路图

  本电路能使驾驶员在司机座位上就能检查曲轴箱的油量，传感器包括一根装在油尺上的光导胶质玻璃棒，棒的顶端有一个灯泡L1.在油尺的加油标志处装着一个光电晶体管Q1，其位置大约比棒的下端低1.27cm（0.5英寸）。当油量正常时，Q1和棒的下端之间的光线受到油的衰减，使得光电晶体管的电阻值很大。如果掀下测试开关，使得C1充电。Q2在足够长的时间内维持饱和，就可以使单结晶体管Q3振动，从而扬声器短暂发出声音，说明探测器工作正常。当油量高度很低时，就有足够的光线达到Q1，使得在C1已经充完电之后Q2仍能维持饱和状态。这时，只要开关掀下，扬声器的声音就会响个不停。
