LM3886双声道音频功放电路图

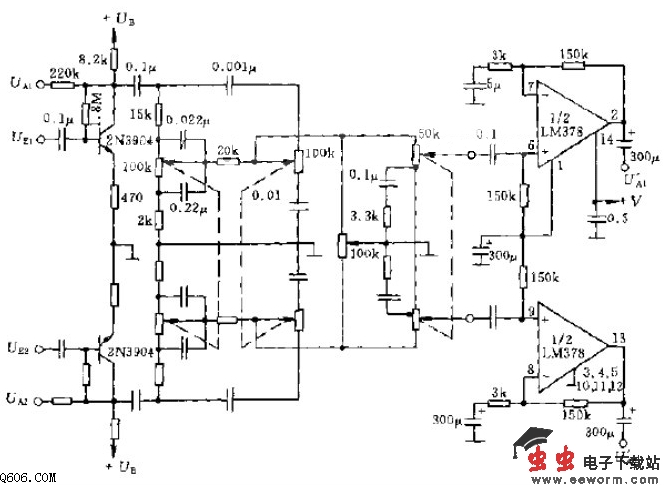

  图中采用LM378双运算放大器欧构成的双声道电路。在电源电压Ub=24V和负载8欧（或16欧）时，每条声道可输出功率4W.电路内部设有电流限幅和热切断等过载保护电路，还设有稳压电源，使其中点偏置电压自动可调。此外，还具有纹波抑制比高、声道分离特性好、输入阻抗高及外接元件少等优点。特别适合于立体声唱机、立体声收录机、调频/调幅立体声收音机中作音频功率放大器。该电路输入端接有独立作用的高、低音控制器，以限制从高、低音控制得到的提升和截止的最大程度。
