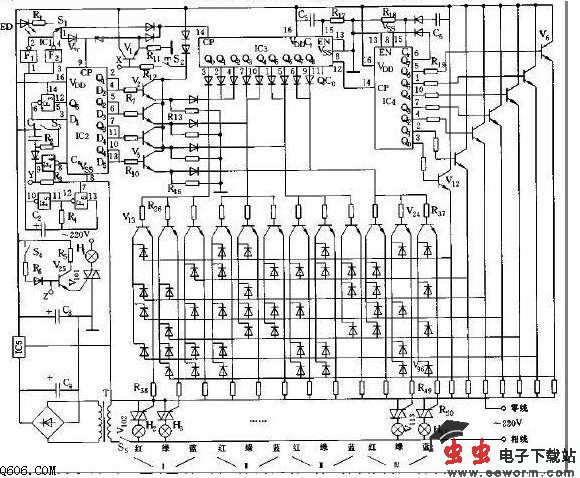

改进型多花样变色吊灯电路图
电路原理：图中IC2为包含6个D触发器的CMOS集成电路CD40174，6个D触发器共用时钟端CP和复位端Cr，当Cr端为低电平时，6个D触发器的输出端Q1～Q6均复位至零。IC3和IC4为CMOS十进制计数/分配器集成电路CD4017.
当开关S1置于1档，开关S3处于断开位置，在电源接通瞬间，由微分电路C1、R3产生的正脉冲经“非”门F4反相作用IC2的Cr端，使其各输出端复位至零。同时，由C5、R11及C4、R15使IC3、IC4复位，Qo输出高电平，三极管V12、V18导通，触发双向可控硅V102导通.
当开关S1置于1档，开关S3处于断开位置，在电源接通瞬间，由微分电路C1、R3产生的正脉冲经“非”门F4反相作用IC2的Cr端，使其各输出端复位至零。同时，由C5、R11及C4、R15使IC3、IC4复位，Qo输出高电平，三极管V12、V18导通，触发双向可控硅V102导通.
