音响报警电路由555和晶体管等元件组成。由IC2等元件组成的多谐振荡器振荡频率在1Hz左右，接在6脚的充放电电容器C4上的三角电压波，经缓冲放大级VT3加到多谐振荡器IC3的控制端5脚，便可实现1Hz的低频三角波对另一个振荡器的调制，使之发出变音调的报警声。由图示的R10、R11及C5的值，可估算出IC3多谐振荡器的频率约为1000Hz。经三角波调制后，频率变化范围大，类似于警车的音响。驱动级的变压器T，可采用14英寸黑白电视机的行输出变压器，用作升压。
觉得这篇文章有帮助吗？
555高压密码防护报警电路图

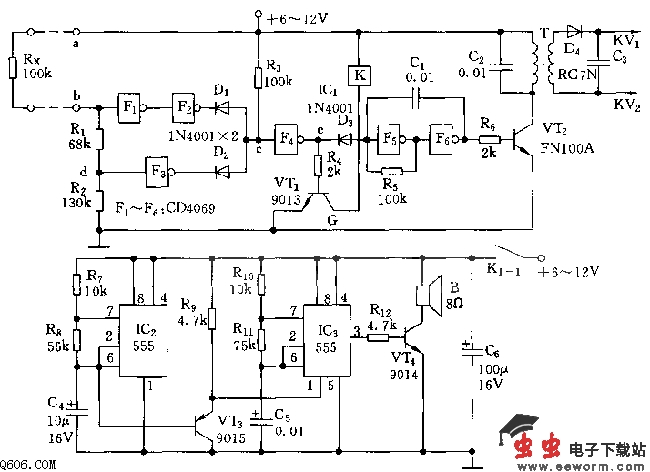

如图所示，本电路用于门、窗、提包、钱柜等处的防护，采用“权”电阻密码进行真、假识别。当a、b间出现短路或断路时；“权”电阻Rx阻值增大或减小，导致F4门电路（e点）出现高电平，使VT1导通，继电器K吸合，将音响电路电源接通，发出双音报警信号。与此同时，由于D3截止，由F5、F6组成的约3000Hz的音频振荡器开始振荡，经由VT2和升压变压器T组成的放大器将音频信号升压，并整流，产生近万伏的高压，电击行窃者。
音响报警电路由555和晶体管等元件组成。由IC2等元件组成的多谐振荡器振荡频率在1Hz左右，接在6脚的充放电电容器C4上的三角电压波，经缓冲放大级VT3加到多谐振荡器IC3的控制端5脚，便可实现1Hz的低频三角波对另一个振荡器的调制，使之发出变音调的报警声。由图示的R10、R11及C5的值，可估算出IC3多谐振荡器的频率约为1000Hz。经三角波调制后，频率变化范围大，类似于警车的音响。驱动级的变压器T，可采用14英寸黑白电视机的行输出变压器，用作升压。
音响报警电路由555和晶体管等元件组成。由IC2等元件组成的多谐振荡器振荡频率在1Hz左右，接在6脚的充放电电容器C4上的三角电压波，经缓冲放大级VT3加到多谐振荡器IC3的控制端5脚，便可实现1Hz的低频三角波对另一个振荡器的调制，使之发出变音调的报警声。由图示的R10、R11及C5的值，可估算出IC3多谐振荡器的频率约为1000Hz。经三角波调制后，频率变化范围大，类似于警车的音响。驱动级的变压器T，可采用14英寸黑白电视机的行输出变压器，用作升压。
