鱼缸彩灯电路图

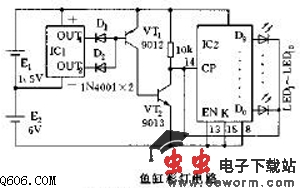

  图中所示的是两个多点闪烁鱼缸彩灯电路。它能使安放在鱼缸内的10路或20路LED小彩灯依次闪烁发光，绚丽多姿，增加观赏性。
  电路原理:IC1为普通石英钟集成电路VW1208，石英钟步进电机驱动IC的两个输出端，每两秒输出一个负向脉冲，脉宽为31.25ms，经二极管或门从这两个输出端获得每秒一次下跳，脉宽31.25ms负脉冲，将VT1、VT2导通，产生计数脉冲驱动十进制计数器IC2计数。IC2的十个输出端中，每次只有一个输出高电平，当IC1输出负向脉冲将VT1、VT2导通时，某一个发光二极管点亮，这样IC2驱动十只发光二极管轮流发光。因V2导通时间仅31.25ms，故发光效果为闪烁。
