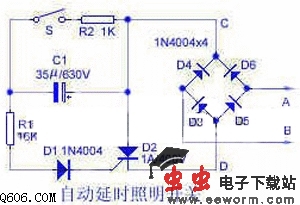

工作原理:电路原理如图所示,A、B分别接在原开关两端,合上开关S时,交流电的正半周经D6、R2、R1、D1和可控硅控制极,触发可控硅导通;交流电的负半周经D4、R2、R1、D1和可控硅控制极,触发可控硅导通,可控硅导通后,相当于短路C、D两点,因而A、B两点也经过二极管和导通的可控硅闭合起来。此时照明灯亮。断开开关S后,由于电容C1经R1、D1和可控硅控制极放电,使可控硅仍有触发电流维持导通。放电电流逐渐减小,一段时间后,可控硅截止,灯灭。此电路延时时间约为40~50秒。

元件选择:可控硅选最大电流1A、耐力400V的。D1、D3~D6可用1N4004.C1用耐压630V、35uF的彩电电容,如果合上开关S灯不亮,可适当减小R1的阻值。
