555汽车雨刷自动控制器电路图

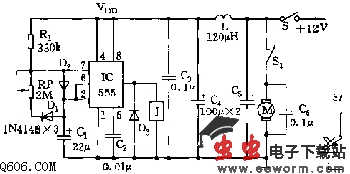

  如图所示，雨刷控制电路由一个振荡器和控制电路组成。控制雨刷摆动5秒后，再间停0～30秒时间，间停时间视车外雨的大小适时进行调节。
  555和R1、RP、C1及D1、D3接成无稳态多谐振荡器，振荡频率由555电路的充、放电时间常数决定。充电时间t充=0.693R1C1，放电时间t放=0.693RPC1.图示参数对应的充电时间约5秒，放电时间视电位器中抽点的位置，在0～30秒范围，可自行调节。多谐振荡的周期T=t充+t放-0.693（R1+RP）C1.可见，其周期长度和占空比都可以调节。
  在刚通电时，2脚为低电平，使555置位，3脚呈高电平，继电器吸合，电机M得电运转，带动雨刷摆动。随着C1通过R1、D的充电，当C1上的电位高于6脚的触发电平2/3Vdd时，电路复位，3脚呈低电平，电机停转，雨刷停摆。C1充电到2/3Vdd对应的时间，即工作时间。C1通过D1、RP到555的内部放电管放电，放至低于1/3Vdd的这段时间，即间停时间。
