60MHZ晶体振荡电路图

  本60MHZ晶体振荡器，主要是由晶体振荡电路和缓冲放大电路等组成。

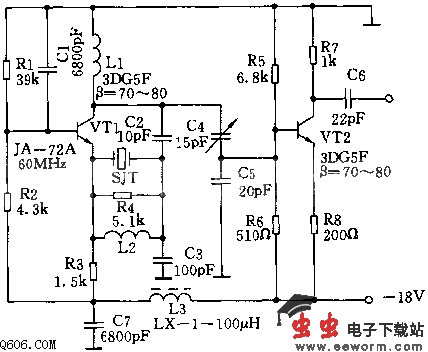

  工作原理：如图所示。本晶体三极管VT1为60MHz的晶体振荡器，振荡器的输出送至晶体三极管VT2的缓冲放大器进行信号放大，它的发射极有较大的反馈，使振荡器更稳定。电阻R5、R6为偏置，R7为负载电阻，信号通过电容C6耦合输出60MHz的高频信号。
  其中，VT1集电极回路由电感L1及电容C4、C5组成并联谐振回路，调节空气可变电容器C4，使回路谐振在振荡频率60MHz上，电感L3和电容C7组成去耦电路，其作用滤除电源中的高次谐波，以保证频率波形的纯度。
