CMOS门压控振荡器电路图

📅 发布时间:2013-09-20 05:10 👁️ 浏览:0 🏷️ 标签: CMOS 压控振荡器 电路图

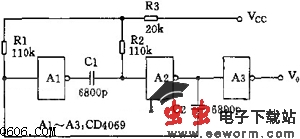

  如图电路中A1、A2两个非门组成自激多谐振荡器,随着外加控制电压Vcc的大小不同,电路振荡频率亦随之变化。Vcc值在门电路阈值附近时对RC充放电影响最小,故电路振荡频率最低,Vcc偏离门电路阈值越大,电容充放电越快,故电路振荡频率越高。当电源电压为16V按图示元件数值时,电路压控特性如下:
  Vcc(V):0、6.2、10、12、15  f0(Hz):1290、185、700、1250、1640  其压控频率覆盖系数可达9.
  A1~A3可采用CD4069,只用其中三个非门,A3做缓冲级。
