5MHz时钟信号发生器电路图
5MHz时钟信号发生器电路图
发布时间:
2013-09-20 03:50
浏览:
33
标签:
5MHz
时钟
信号发生器
电路图

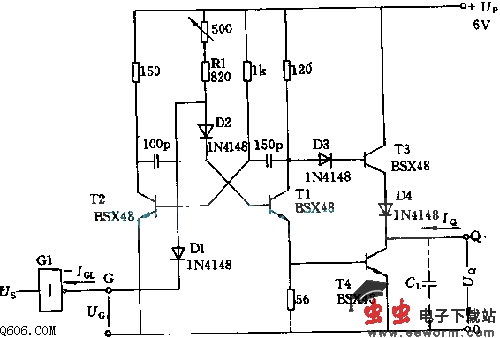

由晶体管T1、T2组成多谐振荡器,与固定电阻Rl串联500欧可调电阻用来调整频率。晶体管T3和T4组成输出级,输出电流Iq在低电平Uql=0.4V时大于48mA,在高电平Uqh=2.9V时大于20mA。
