低频振荡器电路图
低频振荡器电路图
📅 发布时间:
2013-09-20 02:10
👁️ 浏览:
1
🏷️ 标签:
低频振荡器
电路图

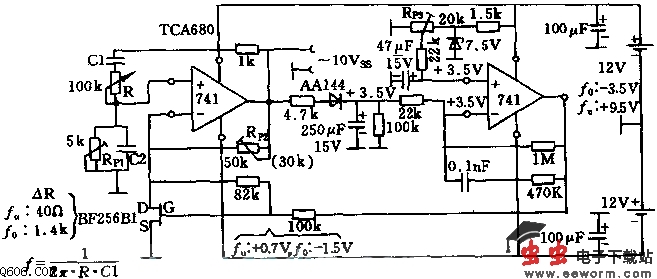

本电路用于产生低频正弦信号。电位器Rp1和电容C1用于调整和改变频率。在C1=C2情况下,频率f=1/2RC,这里R应取运算放大器同相输入端与输出间的总电阻。
为了同具有不同电压的同相输入端平衡,应在同相输入端产生-3.5V~+9.5V即13V的电压差,以保证振荡稳定。场效应管可在40~1400欧范围内改变其阻值。
