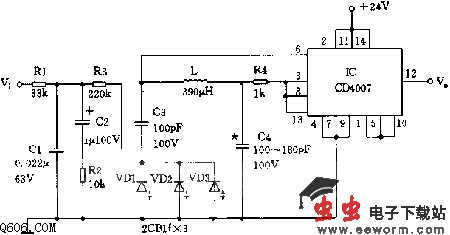

压控振荡器电路图

  该压控信号V1由低通滤波器R1～R3、C1～C2向变容二极管VD1～VD3提供一个随频率及相位变化而变化的直流电压，该电压由电感L、电容C3、C4及变容二极管VD1～VD3和集成电路IC（CD4007）组成VCO（压控振荡器）的输出频率。
  其中，电容C3决定反馈电平，电感L、电容C4决定振荡频率，电阻R4用来隔离谐振槽路，以提高频率的稳定性。VD1～VD3为变容二极管，它随外界的控制电压变化而其两端呈现出电容的变化。振荡频率f0=1/2 L·[4·C3’)/（4+C3')]
  其中，C3’为电容C3与变容管两端变化电容串联而得。如压控振荡器无输出信号频率，一般故障出在变容二极管VD1～VD3，可用万用表检查变容管的反向电阻应大于200M欧；如是好的则检查集成块IC即可恢复正常工作。
