压控占空周期振荡器电路图
压控占空周期振荡器电路图
发布时间:
2013-09-19 20:10
浏览:
40
标签:
压控
周期
振荡器
电路图

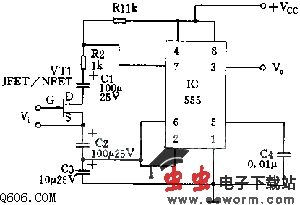

电路如图所示。此电路以555定时器构成自激多谐振荡器。场效应管VT1做压控电阻(VVR),通过改变源一栅间电压Vgs,可以改变此JEFT漏极(D)和源极(S)之间的电阻。
两个耦合电容C1和C2可以避免电路其余部分的直流电压影响VT1.为了不使耦合电容影响555定时器的充、放电时间,耦合电容C1和C2之值为定时电容的值十倍,而同时可以在VT1的D极和S极间得到一个压变电阻Rds,并由此产生可随Vgs变化的占空周期。Rds可变到100k欧。
为获得占空周期的最大变化,R2的值应取较小为宜。
