白噪声发生器电路图

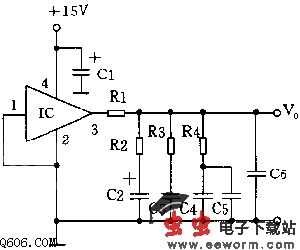

  如图，1CMM5837宽带白噪声发生器，通过10Hz到40kHz的每倍频程3dB滤波器，产生白噪声输出。噪声从20Hz到20kHz整个音频频段内有着平坦的频谱分布。输出叠加在8.5V直流电平上的1Vp-p的噪声。本电路主要用于可控噪声源。
  元器件选择：集成电路IC：MM5837.电容C1：100u25V，C2：1u50V，C3：0.27u63V，C4、C5：0.047u63V，C6：0.033u63V.电阻R1：6.8k欧，R2：3k欧，R3：1k欧，R4：300欧，均选用1/8WRJ型电阻。
