用于四循环流水彩灯控制器电路图

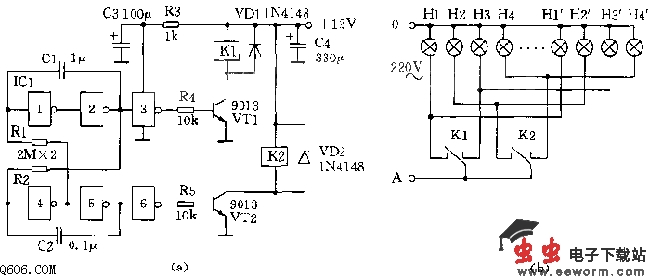

     如图为他激式交叉振荡器用于四循环流水彩灯控制器，该电路只用了两个单组触点继电器4088，便可控制四路流水彩灯。其工作原理：由IC1六非门CD4069和C1、C2、R1、R2组成他激式交叉振荡电路，直接控制晶体三极管VT1、VT2，驱动继电器K1、K2作交叉分相输出，即K1吸合后，K2再吸合，然后K1断开后，K2再断开，并往复的循环下去。

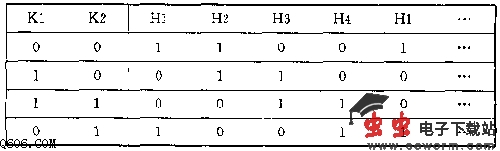

  电路巧妙地利用K1、K2继电器的常开、常闭触点，分时控制四路“流水”输出。所谓四路流水，即继电器每动作一次则有相邻两路灯泡续次点燃，如图表所示。如此循环，便构成了“流水”。图b为彩灯接线图，每四个彩灯为一组，按顺序连接成四路。流动速度可通过调整图a的R1、R2阻值大小来确定，一般取1～3M欧为宜。继电器的动作与彩灯点燃次序的工作过程见表，继电器K1、K2吸合时用“1”表示，断开时用“0”表示；彩灯H1路至H4路点燃时用“1”表示，熄灭时用“0”表示。
