方波、正弦波发生器电路图
方波、正弦波发生器电路图
📅 发布时间:
2013-09-19 13:40
👁️ 浏览:
0
🏷️ 标签:
方波
正弦波发生器
电路图

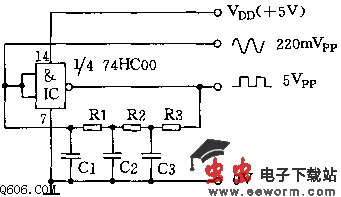

本电路的特点是,仅用一个普通反相门和少数元件构成一个时钟发生器,还能同时输出两种同频率波形:方波和正弦波。电路工作条件是,反相器IC具有很高的增益;RC两路引入180度相移。使RC网络产生180度相移的振荡频率f0.f0计算公式为:f0=6/2帕RC。式中R=R1=R2=R3,C=C1=C2=C3.象线性放大器一样,IC也需设置偏压,在此由R1、R2、R3支路提供。电路原理图如图所示。
IC输出方波,这是因为74HC00反相门增益很高(大于1000)而使其输出饱和所形成。方波幅度(即峰-峰值Vpp)约等于电源电压Vdd,其基波幅度不同。RC网络既有移相又有低通滤波之功能。在其输出端即IC的输入端得到一个略有失真的正弦波,其幅度为:(4Vdd)/(29帕)V。如果反相器的增益恰好为29,IC输出的将是正弦波。
该振荡器频率在100Hz~10MHz范围内工作良好。若用无缓冲输出级的74HCU00代替74HC00效果则更好。
