低频信号发生器电路图

  低频信号发生器可用于测量放大电路的灵敏度、频率响应、频率补偿、音调控制，也可用于低频放大器的修理，是十分有用的测量仪器。它还可用作数字钟的信号源。根据实际使用需要，信号发生器输出八个固定的频率，开关任意选择，电压输出幅度分0～0.1V，0～1V两挡连续可调。

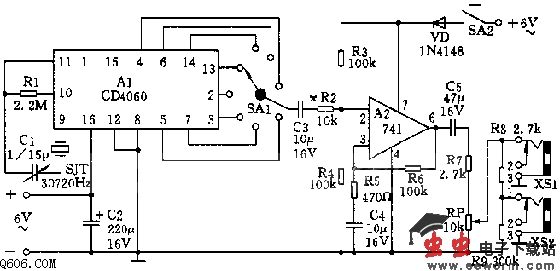

  电路原理如图所示。集成电路CD4060是带有振荡器的十四级分频器。晶体SJT产生30720Hz的微弱信号频率，与C1及CD4060内部反相器构成晶体振荡。R1用以提供反馈回路，仅在晶体的基频上产生极荡，振荡中心频率为30720Hz。微调电容C1可使频率精确调谐在中心频率上。SA置于CD4060的13脚。30720Hz经CD4060九级（512次）分频后，由13脚输出高精度60Hz信号频率，经电容C3耦合到运放器741的2脚进行信号放大，然后从741的6脚输出。调节电位器RP时，XS1插口输出0～1V，XS2插口输出0～0.1V的低频信号。

  其中，C2、C5为电源滤波电容。C3、C6为741的输入、输出耦合电容。R5、C4为高频补偿电路。R2、R4构成分压衰减电路。R6为反馈电阻用以提高电路的稳定度。
  CD4060各脚的输出频率：3脚为2Hz，2脚为4Hz，13脚为60Hz，14脚为120Hz，6脚为240Hz，4脚为480Hz，5脚为960Hz，7脚为1920Hz。
