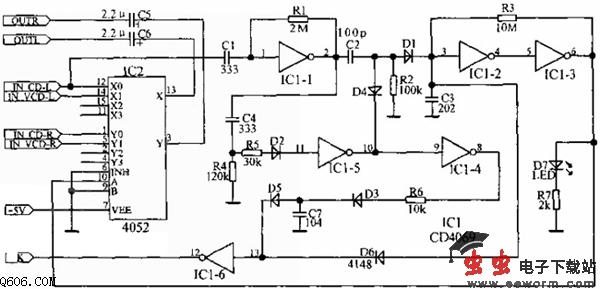

cd与vcd音频输出选通电路图

  用带DAC的VCD解压板改装的CD机播放质量不高的CD片时，会有刺耳的噪声。本电路可自动转换，其原理是放CD时电子开关不动作，输出接原CD的DAC，放VCD时，用CD机DAC输出的VCD未解压特有的嘶嘶声作检测驱动信号，在极短促的时间内，控制转接并锁定VCD音频输出。当放VCD时，嘶声信号经IC1-1的放大，经C1及D1向C2充电，IC1-2、IC1-3翻转，IC1-3输出变高，IC2接通VCD音频信号输出。C4、R4、IC1-4、IC1-5等组成宽频信号输出，延时翻转，作用是当有声音信号输入时，延时一段时间，信号通过D1，让IC1-2、IC1-3有时间作出判别之后锁住D1的输入信号，以消除在放CD时，夹杂的高频信号使IC1-2、IC1-3误动作。IC1-6的13脚接检测托盘退出信号，利用此高电平信号解除两个触发电路的封锁，恢复成初始检测状态。
