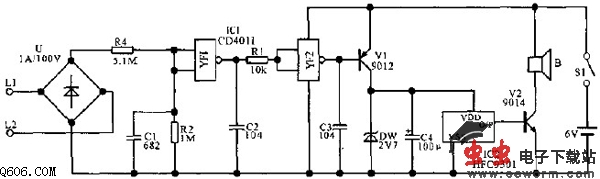

电话盗用报讯器电路图

  正常情况下，外线电压经电阻R4、R2分压后加到与非门YF1的输入端，导致YF1的输入端的电压高于其阈值，YF1输出低电平，经YF2反相后变为高电平输出。于是，三极管V1的基极反偏，报讯发生电路IC2无电源电压不工作，故没有报警声发出。一旦有人盗用电话线，会导致外线电压下降到6V，此时经R1、R2分压后的电压低于YF1的阈值电平，YF1翻转，输出高电平，导致YF2变为低电平输出，此时V1正偏，有电流流过IC2，使IC2通电工作，发出“嘀嘀”的声响，以示报警。
