简单实用的信号发生器电路图

  对于初学者来说，制作一实用信号发生器很有意义，用来检修收录机确实很方便。

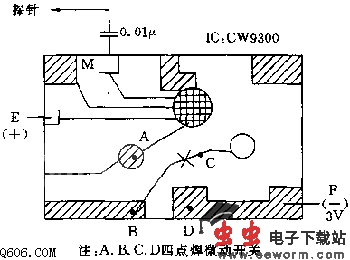

  如图所示。用一只“生日快乐”音乐芯片，在打“X”处用刀片轻轻将铜箔割断，再用一在袖珍验钞器上常用的微型开关将四个引脚分别焊入A、B、C、D四点，再在M点焊一瓷片电容（0.01uF），在电容的另一脚焊一粗铜丝作探头，然后将电路板用强力胶固定在5号电池盒背面，按图将电源线连接好即成。
  使用时，只须按住微动开关，探头即可输出多谐信号，可用来检修收录机、收音机等低频放大电路及高频部分。
