给电话振铃增加可视判断功能电路图

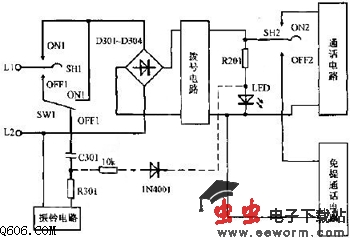

  HA868 P/TSD电话机，在C301和R301间接入一只10k欧电阻。电阻另一端接1N4004二极管的正极，而二极管的负极接LED正极。如图中虚线部分。电话机工作时，电流经R201使LED发光。由于1N4004的反向偏置，阻断电流流向振铃电路、改动部分对工作指示灯无任何影响。振铃时，铃流经过C301、10K电阻及1N4004二极管整流，经LED、D304构成回路。LED闪烁发光。由于振铃指示的分流很小，响铃无明显影响。
