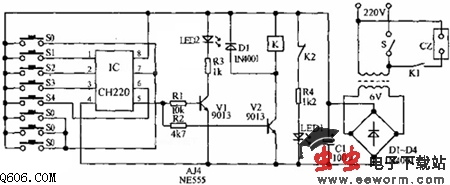

家用电器童锁开关电路图

  CH220的工作电压为4～10V，它有5个输入端，其中1、2、3、6脚为有效输入端，7脚为复位输入端。它只能够按顺序在IC的7、1、2、3、6脚上加上高电平脉冲才能使输出端5脚由低电平变为高电平。具体设置密码时，可以多设几只复位按钮，并将各输入端错开，这样当按下任何一个复位按钮S0，都可将CH220清零，等待重新操作。在本电路中当正确按下密码键后，IC的5脚输出高电平，三极管V1、V2导通。V1导通后，开锁指示器LED2点亮。V2导通后，继电器K吸合，其常闭触点K1断开，闭锁指示器LED1熄灭，其常开触点K2闭合，接通家用电器电源。
