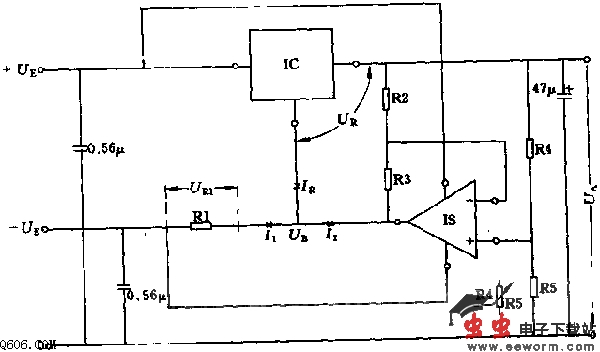

具有低输出电压的可调稳压电源电路图

  该电路适于下列条件下应用：最低输出电压Uamin>0.5V.输出电压Ua为Ub与Ur之和，这里Ur为集成稳压电路的稳压值。
  调节输出电压的公式为Ua=Ur.R2/4，在调节支路R4、R5内的电流约1mA（在Ua≈0.5V时）。电阻R的选择要使方程式I1=Ir+I2中I1最小时Ur1有1V的数值，以确保运算放大器有足够的负电压。R2和R3值的选择决定于R4+R5的值，应使其流过约1mA的电流，即R2+R3=Ur/1mA。
