工作频率可变的信号发生器电路图
工作频率可变的信号发生器电路图
📅 发布时间:
2013-09-18 17:20
👁️ 浏览:
3
🏷️ 标签:
工作频率
信号发生器
电路图

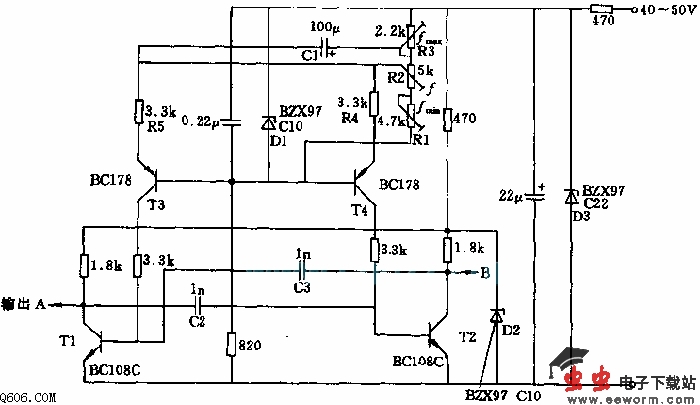

该电路信号发生器采用由T1和T2构成的多谐振荡器,由T3、T4产生恒流源。电流由电位器R2调整,频率下限和上限分别由电位器R1和R3调整。稳压管D1提供10V的稳定电压加至T3、T4的基极,以便在电压变化时稳定调好的频率。发射极电阻R4、R5和R3可限定最大允许的输入电流。该电路频率范围约为10~200kHz。
