无线双音电子门铃电路图

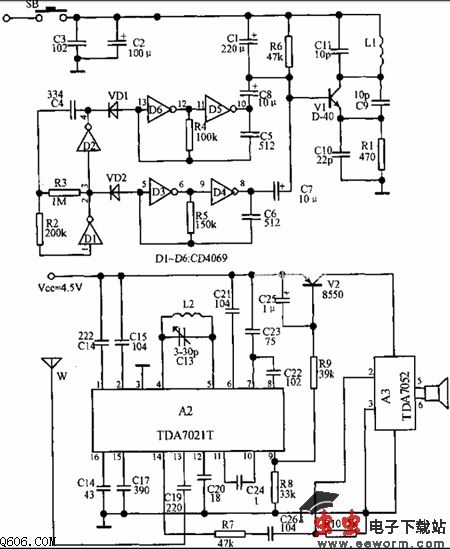

  发射电路：按下SB，发射电路工作。D1、D2与R2、R3、C4构成低频振荡器，对由D3、D4和D5、D6组成的音频振荡器进行控制，让其交替工作。产生的音频信号通过C7加至射频信号振荡器的调制端，经对超高频振荡信号进行调频后向空中发射。
  接收电路：由天线感应到的调频波经A2解调后，从其14脚输出双音门铃信号，经R7、C26耦合至A3的输入端，与此同时其9脚输出低电平使开关管V2导通，A3通电工作，将音频信号放大后由扬声器发出声音。
