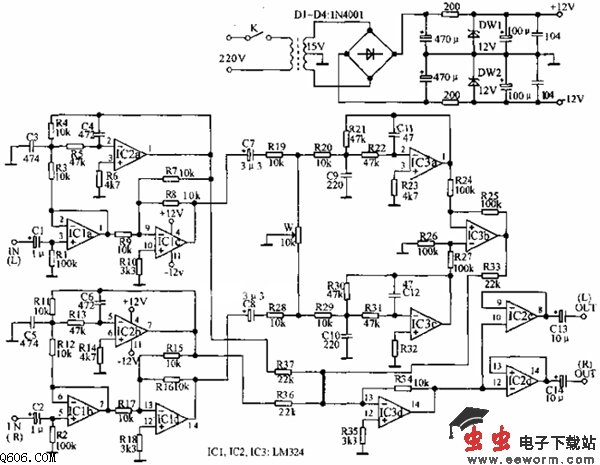

用于卡拉OK的歌声抑制器电路图

  电路中由磁带输出的左、右声道信号先经缓冲放大器，将信号分两路输出，一路直接送至放大器进行放大，另一路则送入底通滤波器进行滤波。直通信号经放大器送至减法器，由减法器对左、右声道的信号进行相减。相减之后，两声道上录音电平相同的成分被取消，这部分主要是歌声的低音乐器声；而两声道上录音电平不同的成分只是有所衰减，并未完全抵消，这就是所需的伴奏音乐和背景音乐。减法器的输出信号也送入混合放大器进行混合放大。经过这样的处理后，混合器输出的信号中既保留了伴奏音乐、背景音乐和低音节奏音乐，又消除了歌声。该信号送至两个缓冲放大器，由缓冲放大器分别输出左、右声道信号，供扩音设备用。电路中的平衡电位器是很重要的，它用以调节左、右声道信号的强度，以改善歌声抑制效果。
