电焊机空载节电电路图

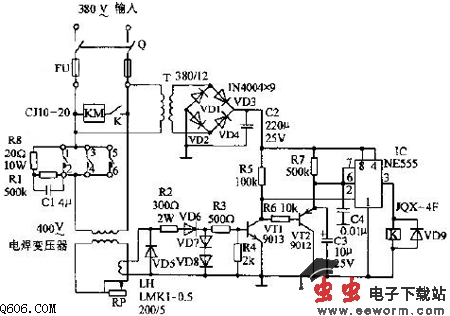

  电焊机空载时，电流互感器LH中无感应电流：VT1、VT2均截止，使NE555的脚3为低电位，继电器K释放，交流接触器KM失电，电容器C1串入电路，使电焊机进入空载节电状态。C1为电焊机下次焊接时提供一很小的起动电流。当焊接时，焊条与工件接触瞬间LH产生的感应电压使VT1、VT2导通，IC的脚3变为高电位，使K、KM吸合，焊机进入正常焊接。改变C3的容量，可在10～20s范围内延时交流接触器的频繁动作时间。
