USB信号产生电路图
USB信号产生电路图
发布时间:
2013-09-18 04:40
浏览:
25
标签:
USB
信号产生
电路图

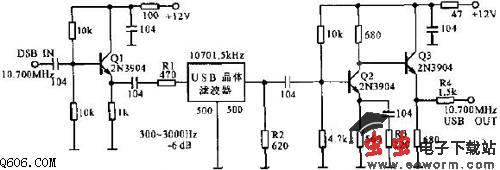

该图为输入10.700MHz DSB信号而输出为10.700MHz USB信号产生电路图。Q1为射随器;Q2为输入阻抗较大的共射极放大器;Q3为射随器作缓冲输出级。USB晶体滤波器只允许10.700MHz的DSB信号的上边带通过。
