fsk调制和电力线接口电路图
fsk调制和电力线接口电路图
发布时间:
2013-09-18 03:20
浏览:
0
标签:
fsk
调制
电力线
接口电路图

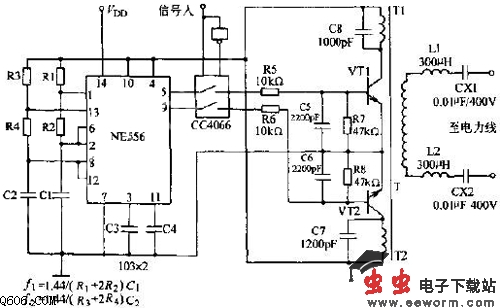

电路对串行编码控制信号进行调制、放大、发送及高压隔离。556时基电路与R1、R2、C1及R3、R4、C2分别组成两个无稳态多谐振荡器,产生100kHz和90kHz两种信号。串行控制信号对模拟开关CC4066控制。高电平时由556脚5输出100kHz的谐波到VT1谐振放大器及T、CX1、CX2隔离、耦合到电力线上。T1、C8组成选频电路,T、CX1、CX2组成高压隔离电路。串行信号为低电平时,556脚9输出90kHz的谐波到VT2,经谐振放大及T、CX1、CX2隔离耦合到电力线上。此电路可利用电力线载波信道传输控制信号。
