V.35接口电路图

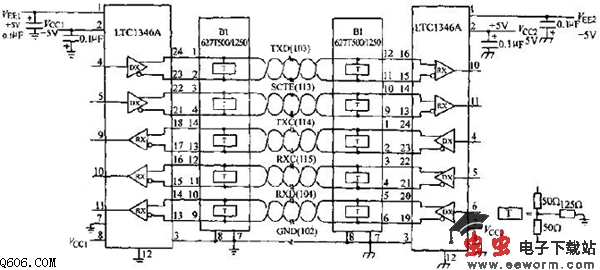

  此图是用LTC1436A型在LAN/WAN或调制解调器（modem）应用中的V.35时钟和数据信号接口简化电路。LTC1436A具有三个V.35驱动器和接收器，传输速度达10MBd，供电电压为正负5V.常态时耗电流为6mA，在关闭状态时，供电电流低于1uA。可选择DET或DCE设置。为适应不良工作环境，驱动器输出和接收器均有高达正负10kV的ESD保护，在闲置、关闭或断电状态时驱动器保持高阻状态。在只有单5V供电时的应用场合，LTC1345附有充电泵以生成约5V供电电压。
