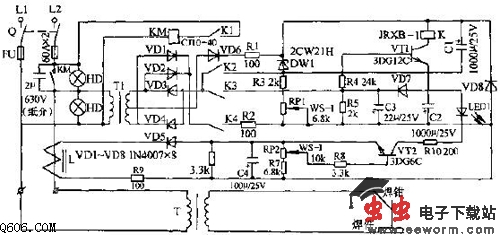

电焊机节电控制电路图

  电路在焊条碰触焊件的瞬间，其电流互感线圈L的感应信号经整流、放大后使继电器K吸合，交流接触器KM吸合，向焊机提供380V施焊电源。当焊接停止数秒后，电路使交流接触器KM断开，切断焊机施焊电源。电路通过完成随时监测和响应焊机动态完成节能降耗功能。图中T1的匝数比为10：（1X2），L用0.23mm漆包线绕600匝，HD为380V氖泡灯。此电路可适用于BX系列的焊机。调节RP2可改变停止焊接时的KM断开时间。
