有源天线电路图

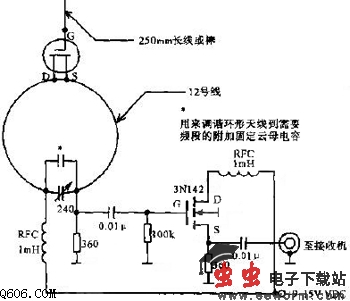

  该天线使用了覆盖一个业余频段宽带工作的低Q值可调谐环形天线，用FET对10英寸鞭状天线的相位匹配，以给出全向接收图。用FET基极的微调电容把环形天线或是调到40m或是调到80m。环形天线的输出耦合到另一只FET 3N142（源跟随器），将环形天线的输出与进入接收机的50欧传输线的重负载效应隔离开。该天线性能可与40m全尺寸的四分之一波长垂直天线相比。可用电池，因为耗电只约2mA。
