555音乐彩灯控制器电路图

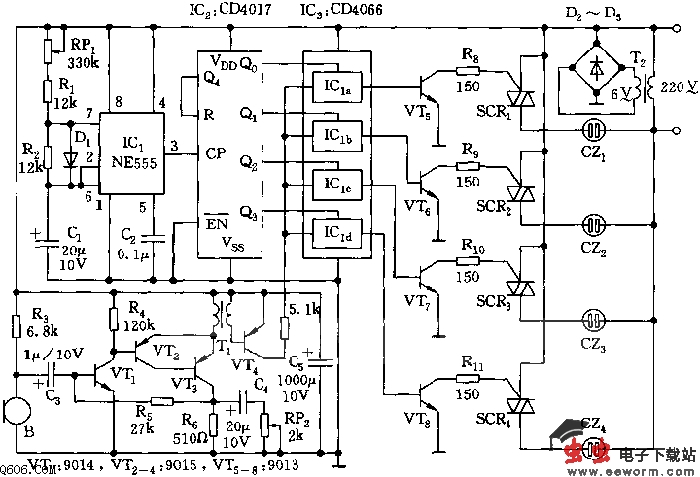

  控制器如图所示，包括声电转换和放大电路、时钟脉冲发生器、计数电路和控制电路等。它控制四路彩灯伴随乐曲而闪烁发光。拾音话筒MIC将乐曲声响转变为电信号，经VT1～VT4加至四路模拟开关IC3（CD4066）。555和RP1、R1、R2、D1、C1等组成无稳态多谐振荡器t充=0.693（RP1+R1）C1  t放=0.693R2C1  T=0.693（RP1+R1+R2）C1
  图示参数的振荡周期T在0.5～5秒范围内变化。555的3脚输出加至IC2作为CP脉冲。IC2采用CMOS型十进制计数器/脉冲分配器CD4017，在时钟CP作用下，Q0（3脚）、Q1（2脚）、Q2（4脚）Q3（7脚）、Q4（10脚）相继出现高电平脉冲，而Q4加至复位端R（15脚），使电路成为一环形计数电路。Q0～Q3的输出依次将CD4066四模拟开关选通，使乐曲信号依次加至VT5、VT6、VT7、VT8，并依次导通，SCR1～SCR4依次触发导通，彩灯插座依次有电，彩灯顺序点亮，随着悠扬的音乐，彩灯闪烁生辉。
