开关挡的输出波形图
开关挡的输出波形图
发布时间:
2013-09-17 16:50
浏览:
33
标签:
开关
输出
波形图

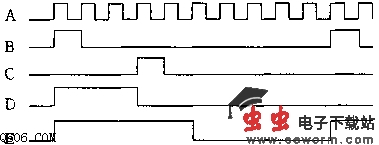

如图波形为开关S位置在3挡时的输出波形图。“A”端为宽带范围VCO频率=1.2kHz~2.7MHz;“C”端为调节占空比,S置“1”挡则处于10%调节位置,其占空比调节范围为10%~90%,“D”和“E”端输出频率为1.2kHz~2.7MHz等效占空比。
