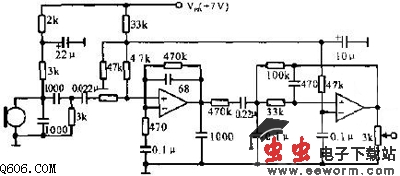

无绳电话机语音处理电路图

  CX9800机型的手机和台机都选用了性能优良的语音处理电路，对话筒信号的幅度和带宽进行了压缩，提高了话筒灵敏度和话筒对距离的适应性。第一级为限幅放大器，第二级为有源滤波器。在话筒与放大器之间插入了高通RC滤波器，对放大器输入信号进行预加重；接收电路中在鉴频输出电路中进行去加重，可以改善话音信号的信噪比。手机的放大器选用4558，台机选用两片单运放电路，型号为741.
