七功能无线遥控接收电路图

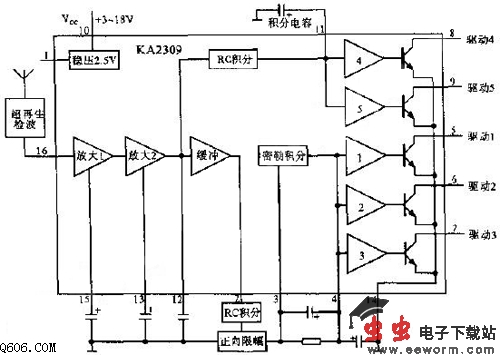

  该图为七功能玩具汽车专用无线电遥控接收电路KA2309，各引脚功能如下。1脚：稳压器输出（2.5V）；2脚：缓冲器输出；3脚：密勒积分器输入；4脚：密勒积分器输出；5脚：驱前输出；6脚：加速输出；7脚：驱后输出；8脚：左转输出；9脚：右转输出；10脚：正电源3～18V；
  11脚：积分器输出；12脚：放大器输出；13脚：放大器2旁路；14脚：接地；15脚：放大器1旁路；16脚：超再生检波信号输入。KA2309应与KA2310配套使用。
