555过压指示电路图

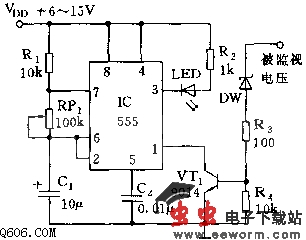

  电路如图所示，555和R1、RP1、C1等组成无稳态多谐振荡器，但其接“地”1脚接检测三极管的c极，当被监视电压超过设定值时，DW击穿，VT1饱和导通，555起振，LED发光闪烁。
  设计电路时，应根据监视电压的高低，选择DW稳压二极管的击穿电压值和限流电阻R3的阻值。VT1的接入，还可减小555的静态功耗。555的振荡频率在1～20Hz之间，可调节RP1来选择LED的闪烁次数。
