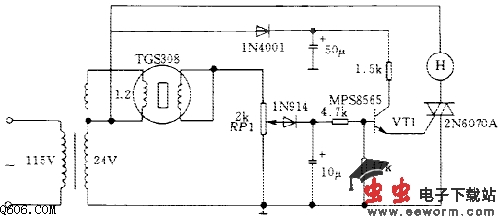

双向晶闸管的气体－烟雾报警电路图

  在出现可燃性气体时TGS308型气体传感器的电导增加，通过电位器RP1滑动点取出电压，其值从正常的3V有效值增加到20V.此升高的电压经二极管和4.7k欧电阻加至晶体管VT1，使之导通，VT1导通使双向晶闸管2N6070A导通。由此全波交流电压驱动H产生高达90dB的声音，实现报警。H为Deltal6003168型24V交流报警器。当气体从传感器消失掉以后，电路恢复到原始状态，于是报警自动停止。
