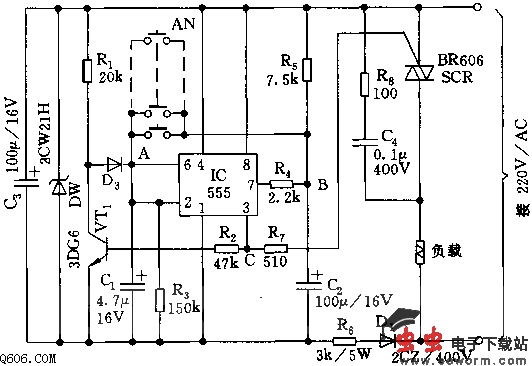

555可变延时照明自熄灯电路图

  该电路包括降压整流电路、开机定时电路和可控硅控制电路，用于楼梯、走廊等公共场合的照明灯。
  降压整流电流的Vdd=+9V，供给控制器直流电压。IC（555）和R1～R4、C1组成开机延时电路，单稳时间取决于定时开关K的位置。延迟时间td=1.1RC1.延迟时间到，555复位，SCR截止，灯泡H无电自熄。延迟时间可取1分钟或10分钟不等，取决于时间常数RC1.
