555具有过量程报警的频率计电路图
555具有过量程报警的频率计电路图
发布时间:
2013-09-17 02:20
浏览:
27
标签:
555
报警
频率计
电路图

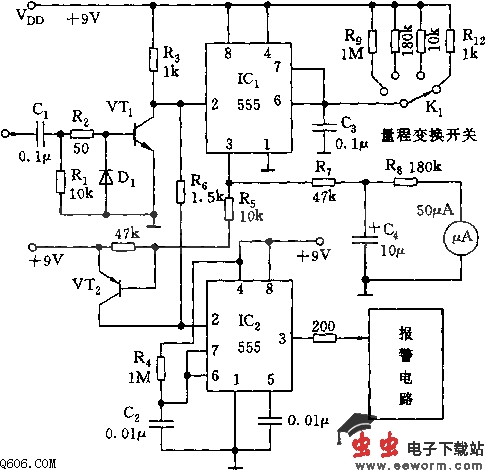

该频率计主要有两个单稳触发电路组成。输入信号经C1、R1微分和VT1放大限幅后,同时触发单稳电路IC1、IC2.IC1和C3及K1量程开关控制的电阻R组成单稳延时电路,其输出(3脚)的暂稳脉冲,经R7、C4平滑滤波后,再经R8限流,加至uA表,表示其相对频率值。IC1单稳电路要求RC3<T1(输入信号的周期),因而IC1输出的是一串间隔一定的脉冲序列。
IC2(555)和R4、C2组成过量程单稳定时电路。当输入频率超过量程时,输入信号来后,IC1的3脚输出端尚处于低电平,VT2饱和导通,输入信号对IC2不起作用,而IC2的暂稳时间td2=1.1R4C2一到,即报警,说明已超过量程。
