噪声排除电路图

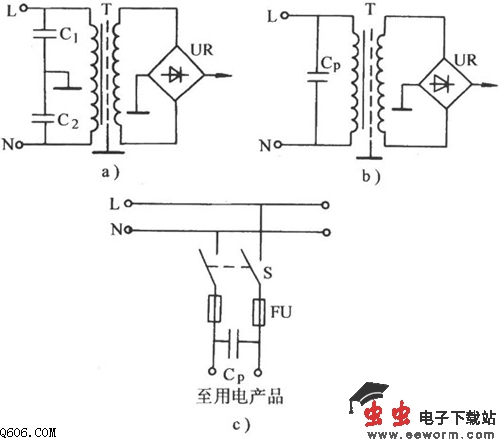

   图a所示，电子产品常用的抗干扰措施，就是在电源变压器的一侧对地(机壳)接入两只旁器路电容。C1 与C2选用小容量时，只能对前沿很陡，宽度很窄的脉冲起旁路作用。想要克服能量较大的脉冲干扰，至少需要将它的基波，三次谐波滤掉才行，所以C1 与C2应取大些。但这样机壳带电会带来危险。

    经过实验表示，将0.47～2μF(耐压500～750)的电容按图b接入电网，不但能消除干扰，而且不会是机壳带电，对保护人身及设备安全十分有利。Cp接入电网对提高电网的功率因数，无疑也起到了积极作用。
