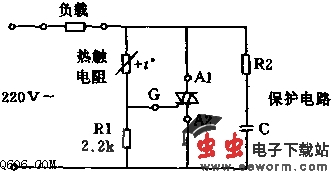

交流电网下工作的温度保护电路图

  很多设备在超过允许温度下运行是很危险的，为此必须设置保护电路。热敏电阻在较低温度下呈低电阻性。随着温度升高，其阻值成比例增大。最终阻值可达几兆欧。如果将热敏电阻接在双向晶闸管门极和阳极之间，双向晶闸管通过负载接220V交流电源，则在正常温度下双向晶闸管每当电压过零时均触发导通，这时晶闸管相当于全导通，负载通电。反之，如果外界温度超过其额定温度，则热敏电阻呈高阻性，使晶闸管不再导通，从而切断负载电路。
