随身听自选歌曲的电路图

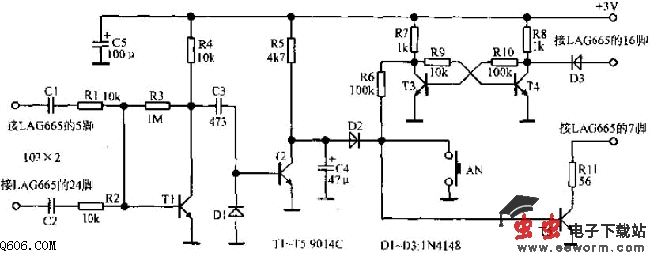

  　随身听自选歌曲的电路如图。T1为信号放大，T2为节目间隙检出，T3、T4为双稳电路和控制电路，T5为静音。LAG665的7脚为直流音量控制。T5导通，输出截止静音。16脚为马达速度控制，当T4导通时转速加快，通常状态时T3导通，T4、T5截止，这时按下放音键处于正常放音状态。当按下AN时，双稳电路翻转，T3截止，T4、T5导通，16脚为低，马达快速转动，7脚为低，耳机静音。
前置的音频信号从5，24脚输出经T1放在，D1、T2检波使C4两端变为低电平，电路处于快速选曲状态，经过节目间隙时，前置无信号输出，C4被充至高电平，双稳电路再次翻转变为正常状态，从而实现自动选曲。
